Sterownik został opracowany z dwóch powodów:
- aby zabezpieczyć elektromagnetyczny układ wykonawczy (napęd) przed
uszkodzeniem z powodu długotrwałego przeciążenia uzwojeń
(dotyczy to zwłaszcza napędów elektromagnetycznych bez
wyłączników krańcowych, np. Pilz);
aby umożliwić sterowanie napędów elektromagnetycznych (stosowanych
w zwrotnicach i semaforach kształtowych) za pośrednictwem sygnałów cyfrowych TTL
(co obecnie jest coraz powszechniejsze);
Dodatkowo:
- układ zabezpieczony jest przed sprzecznym podaniem sygnałów dla obu
kanałów;
- każdy kanał sterujący uzwojeniem ma dwa równorzędne wejścia - jedno może
być stosowane do ręcznego sterowania, drugie do sterowania automatycznego (np. z komputera);
- układ formuje krótki prądowy impuls sterujący wyjściem, niezależny od czasu trwania
sygnału na wejściu - dzieki temu jedno z wejść kanału może być stale w stanie niskim, co blokuje
możliwość przełączenia kanału drugim wejściem (np. blokada ręcznego sterowania po utwierdzeniu drogi przebiegu).

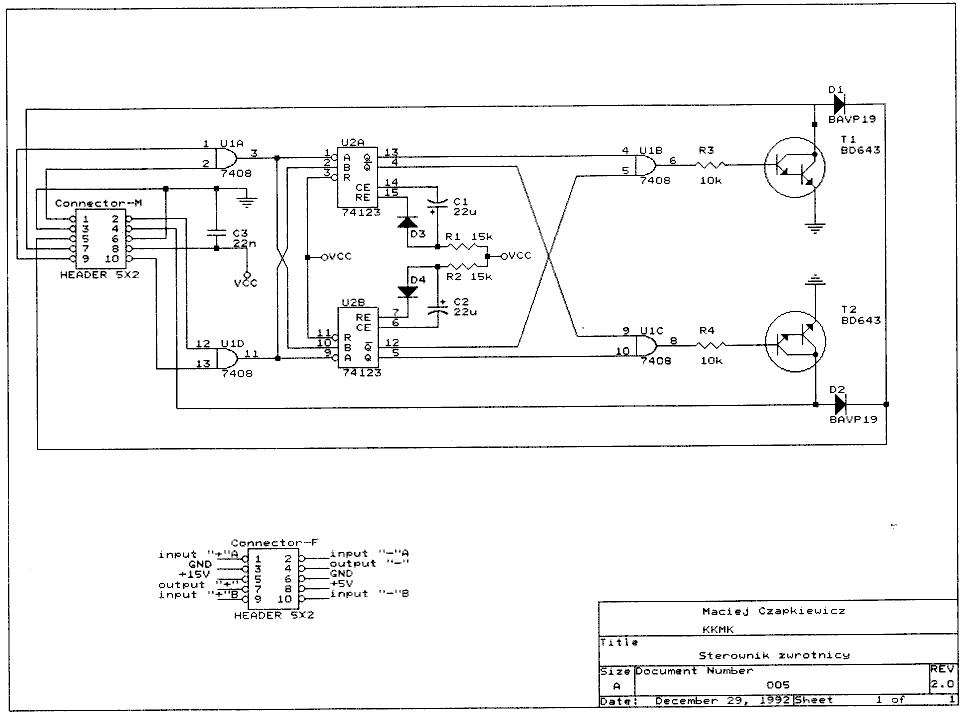

SCHEMAT UKŁADU STERUJĄCEGO (22kB) powinien wyjaśnić wszelkie wątpliwości,
w razie czego proszę o maila
Informuję też, że opracowałem również kliszę do produkcji płytek drukowanych dla tego obwodu -
gdyby było zainteresowanie, mógłbym zlecić produkcję partii tych płytek (5x5cm) - im
więcej tym tańszy jednostkowy koszt.
Komercyjne zastosowania tylko za zgodą autora!
Oto wygląd płytki drukowanej od strony elementów.
Prototyp zmontowany na płytce uniwersalnej sprawdził się w działaniu.
