Przełączniki dwu-sekcyjne
Przełączniki 2-sekcyjne pozwalają na równoczesne przełączanie
dwóch niezależnych obwodów. Oto symbol przełącznika:
Przełączniki mogą być wykonane jako: hebelkowe, dźwigienkowe,

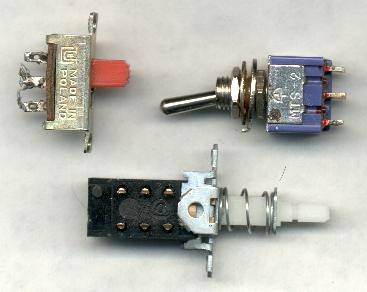

przyciskowe (tzw. Isostat), obrotowe. Trzy pierwsze typy pokazuje poniższy skan:
Uwagi.
- Nie polecam stosowania przełącznika hebelkowego pokazanego powyżej ponieważ
jego styki nie działają pewnie.
- Przełącznik dźwigienkowy może być wykonany w wersji 3-stawnej, wtedy
w środkowym położeniu styki są rozwarte.
- Przełącznik typu Isostat pokazany został w najprostszej formie,
dostępne są one z większą ilością sekcji, a także wielosegmentowe z uzależnenieniem
jeden z wielu.
