Załózmy, że posiadamy niezbyt duży pokój 3x4 m.
Powyżej podane są przykładowe wymiary makiety. Owalny tor z małą 3-torową stacyjką wzdłuż dłuższego boku ma w skali H0 wymiary:
2.70x0.90 m, uwzględniając marginesy.
W skali TT jest troche lepiej, 2.0x0.65 m, całkiem poręczna byłaby skala N: 1.5x0.45m.
W hipotetycznym pokoju wyglądało by to w przypadku H0 tak:
System segmentowy daje nam właśnie tę możliwość swobodnej, stopniowej rozbudowy -
można najpierw zrobić małą stacyjke, kawałki szlaku, a potem uzupełnić to o bardziej
skomplikowane segmenty - dużą stację z lokomotywownią itp.
Jeszcze lepiej jak nie jesteśmy sami ze swoj makietą (np. mamy odchowane dzieci :-), wtedy można rozłożyć ją na więcej pomieszczeń i prowadzić ruch z zapowiadaniem telefonicznym,
jak na prawdziwej kolei.
Makietę segmentową możemy nie tylko wygodnie przechowywać, ale również
łatwo transportować, np. na wystawę makiet kolejowych.
Przechowywanie i transportowanie modułów jest ułatwione jeśli możemy
je składać twarzami do siebie, stosując listewki dystansowe.
Przy okazji warto dorobić tylną odejmowaną ściankę do każdego modułu,
z domalowanym tłem. Dwa moduły tej samej wielkości złożone razem naprzeciwlegle będą stanowić paczkę - po zatkaniu
najmniejszego boku deklem bardzo wygodnie się to przechowywuje lub transportuje
(ochrona przed kurzem i uszkodzeniami).

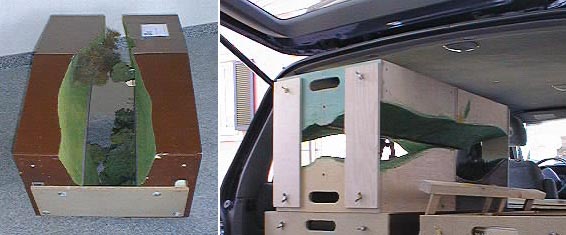

A o to przykładowe zdjęcia przygotowanych do transportu modułów:
Teraz możemy pojechać na jakąś wystawę (otwartą dla publiczności
lub w zamkniętym gronie) i zestawić nasze moduły wraz z innymi w olbrzymią
makietę. Na zachodzie buduje się rozgałęzione linie kolejowe z kilkudziesięcioma
stacjami (a nawet więcej).
Na koniec o wadach systemu segmentowego/modułowego:
Proszę o uwagi do tego tekstu.
a)
Nic dziwnego, że H0 jest uważane za zbyt dużą skalę, przecież taka prosta makieta zajmuje
1/3 pokoju, i nie wiadomo co z nią zrobić wieczorem ;-)
A przecież co o to za makieta z jedną małą stacyjką i pociągiem kręcącym się w kółko?
Przecież pociągi na ogół jeżdzą (jak w tym zadaniu z matematyki) z miasta A do miasta B, a nie w kółko!
Ludzie radzą sobie w ten sposób że starają się to kółko jak najbardziej skomplikować,
pochować w tunelach, powyginać stację w łuki, żeby tylko jak najwięcej torów upchać
w każdym cm2 (a w przypadku makiet wielopoziomowych w cm3 :-)
Czasami wychodzi nawet całkiem zgrabny układ, mający jendak niewiele wspólnego z realizmem.
Częściej jest to po prostu kicz typu kolejka górska w wesołym miasteczku.
Krótkie stacje i ostre podjazdy wymuszają stosowanie krótkich pociągów. Zresztą skład zestawiony
z cztero-osiowych pullmanów wygląda dosyć groteskowo na łuku o tramwajowym promieniu
(przemnóżcie sobie promień łuku produkowanego przez przemysł przez skalę to wyjdzie wam
poniżej 50ciu metrów!).
Ponadto tak finezyjnie poplątany układ torowy jest bardzo trudny lub wręcz niemożliwy do
przeróbki lub rozbudowy, i prędzej czy poźniej znudzi się wszystkim łącznie z twórcą. Zresztą
twórcy często nudzi się samo pracochłonne tworzenie czegoś takiego i wymięka nie kończąc nigdy swego dzieła.
A każdy ambitny modelarz oczywiście chciałby zrobić jak największą makietę. Tymczasem
lepiej jest zacząć od czegoś małego.
Chciałbym tu jeszcze zwrócić uwagę, że przy większej makiecie cięzko jest naprawić coś w środku wielkiej prostokątnej płyty.
Chciałbym zaproponować inne podejście do tematu Makieta Kolejowa
Wyobraźmy sobie, że tory ciągną się wdłuż ścian pokoju na wąskich łączonych ze sobą
płytach (segmentach), zamiast plątać sie na jednej wielkiej płycie zawadzającej na środku pokoju.
Jak już wspomniałem, lepiej jest, zwłaszcza dla początkujących modelarzy, aby
budowali małą makietę - aby się nie zniechęcić, i aby móc spokojnie eksperymentować (lepiej
jest sknocić coś małego niż coś duzego :-)
b) c)
Rysunki są orientacyjne, sami sprawdzcie, np. programem typu CAD
W ten sposób zajmując podobną jak w przypadku a) przestrzeń uzyskujemy coś zupełnie innego i całkiem realistycznego.
Dodam jeszcze, że nie musimy stosować tak ostrych promieni łuku jak w przypadku makiety owalnej na planie prostokąta -
w przypadku prostokąta większy promień łuku powodował marnowanie się miejsca
w środku i na brzegach prostokąta, w przypadku prowadzenia linii wzdłuż ścian pokoju
jesteśmy limitowani jedynie rozmiarami pokoju. Można stosować łuki o promieniu 100...150cm albo
i większe. Miejsce zmarnowane na duży promień łuku (zaznaczone poniżej na szaro)
można wykorzystać do urządzenia powierzchni takiego segmentu (budynki, lasy, góry itp):

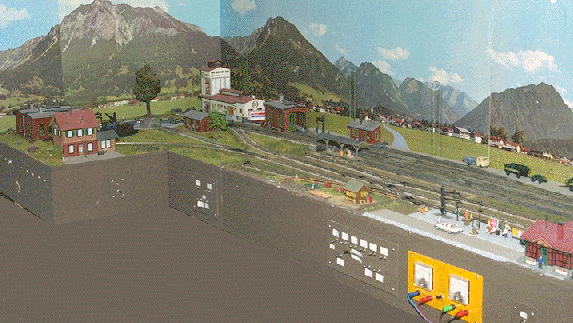

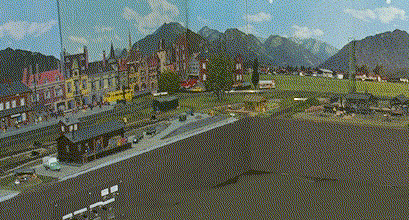

Rozłożona w pokoju wzdłuż ścian makieta segmentowa makieta wygląda mniej więcej tak jak na pozniższych skanach niemieckiego
modelarza:
Mam nadzieje że wkrótce te przykładowe zdjęcia będą zastąpione lepszymi
i w dodatku polskimi!
I tu właśnie napotykamy na problem połączenia ze sobą segmentów dwóch różnych osób.
Jeśli krawędź segmentu - profil, połączenia elektryczne, mechaniczne itp, są zgodne z pewnym
ustalonym standartem, segment taki zwany jest modułem. Taki moduł można połączyć z innym modułem należącym do tego samego standartu. Na zachodzie wiele klubów określa swoje standardy modułów, są też organizacje ponadnarodowe (ETE, FREMO). Organizowane są oficjalne i nieoficjalne spotkania i wystawy, na których moduły zestawiane są w imponujące swą długością linie.
Na świecie jest co coraz bardziej popularne, u nas chyba nikt tak nie robi,
więc najwyższy czas zacząć popularyzować ten rodzaj modelarstwa.
Przede wszystkim kłopoty z trakcją elektryczną, drutami telegraficznymi itp.
Mimo to niektóre stowarzyszenia stosują trakcję elektryczną na swych modułach,
np. moduły ETE, Fremo-RhB.
Ponadto styki między modułami mogą być widoczne - ale łatwo to zamaskować jeśli stosujemy
trawę kładzioną z arkusza.
Nie można też stosować pędni linkowych dalej niż w obrębie modułu
(a kto je w ogóle stosuje?).
Moduły muszą być zbudowane w oparciu o porządną ramę (najlepiej
boczne ściany ramy zrobić z grubej sklejki), wymiary modułu muszą
być precyzyjne. Makieta prostokątna też musi mieć porządną ramę
(żeby była wytrzymała, nie odszktałcała się , nie paczyła i była w miarę
lekka zarazem), ale konkretne wymiary tej ramy nie są istotne.
Makieta owalna na płycie prostokątnej może być od razu uruchomiona,
podczas gdy moduły czy segmenty trzeba najpierw ze sobą poskładać
(ale za to można je poskładać w różnych kombinacjach, i bardziej realistycznie).
McZapkie
