Propozycja normy dla polskich modułów H0
MP1
Moduł jednotorowy, płaski. Zastosowanie - linie drugorzędne i lokalne na terenie
płaskim lub lekko pofałdowanym. W przypadku linii niezelektryfikowanej stosować
słupy telefoniczne z trzema poprzeczkami, po północnej stronie toru.
W przypadku linii zelektryfikowanej zaleca się słupy typu EST rozmieszczone na prostej
co 50cm, na łuku zagęszczone (do 35 cm) lub, dla małego promienia łuku,
z dodatkowymi słupami odciągającymi
Szerokość 50 cm,
wysokość ławy torowiska - 10 cm,
zalecana długość - wielokrotność 50 cm.
Propozycja konstrukcji modułu:
rama ze sklejki o grubości 1 cm, boki ramy o wysokości 9 cm.
Płyta ze sklejki 5 mm o rozmiarach 50 cm na (n*50-2) cm przyklejona do wierzchu boków ramy, a także do listewek przybitych do profilu czołowego (górna
powierzchnia płyty ma być na wysokości 9.5 cm).
W przypadku długich modułów należy stosować podparcie płyty w środku modułu przy pomocy poprzecznych wzmocnień (listew).
Taka konstrukcja umożliwia łatwe modelowanie powierzchni gruntu (rowy odwadniające, płytkie niecki itp).
W najprostszym przypadku obie płaszczyzny płyty (od bocznej krawędzi do rowu wzdłuż toru) można pokryć tekturą o grubości ok. 5 mm i przykleić
trawę (VERO lub podobną).

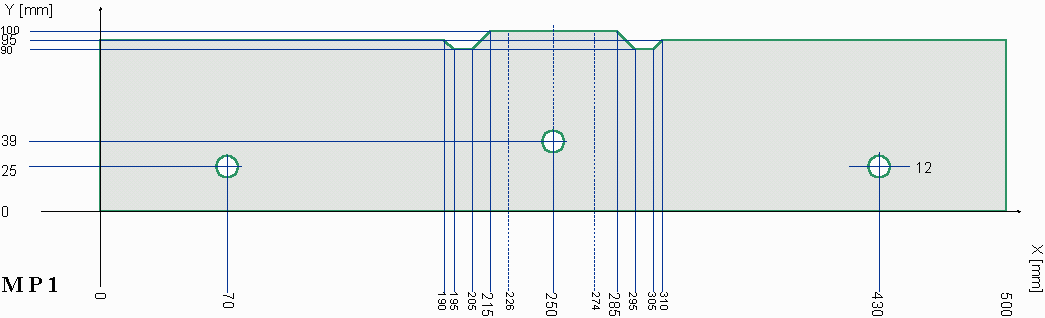

Profile czołowe powinny być wykonane ze sklejki 1 cm, według poniższego rysunku:
Można ściągnąć plik w formacie CorelDRAW 5.0 z powyższym rysunkiem,
i wydrukować go (opcja: drukuj strony sąsiadująco). Sprawdzić czy w obrębie kartki wymiary
X, Y zgadzają się z rzeczywistymi, i nalepić kartki na sklejkę. Tak uzyskany wzornik ułatwi
precyzyjne wycięcie profilu i wywiercenie otworów.
A może wyeksportować na jakiś plotter tnący sklejkę?
Oś toru powinna być w osi modułu (25 cm od krawędzi bocznej). Tor modelowy na podsypce z płyty korkowej (4 mm grubej,
szerokość spodu podsypki: 48 mm) musi się kończyć w odległości 29 mm od czołowych
krawędzi modułu.
Profil podsypki:
Masz jakieś uwagi/pomysły?
McZapkie
