Propozycja normy dla polskich modułów H0

Połączenia elektryczne


Każdy moduł powinien posiadać złącza umożliwiające podłączenie go do magistrali zasilająco-sygnałowej. W przypadku modułów jednotorowych M?1* jest to standardowe złącze DB25 (takie jak do drukarki), w przypadku modułów dwutorowych M?2* dochodzi jeszcze dodatkowe złącze DB9 (takie jak do myszki) po południowej stronie.
Najprostsze połączenia są w przypadku modułu biernego, bez żadnych urządzeń typu semafory blokady liniowej, tarcze ostrzegawcze, przejazdy itp. W takim przypadku większość przewodów idzie przelotowo, jedynie przewody zasilające 12V= powinny być podłączone równolegle do szyn za pośrednictwem złącz typu jumper (dzięki temu można łatwo i elastycznie realizować sekcje zasilające itp).
Uwaga - po prawej (wschodniej) stronie modułu ma być wtyk DB25 (męski), a po lewej (zachodniej) stronie - gniazdo DB25 (żeńskie).

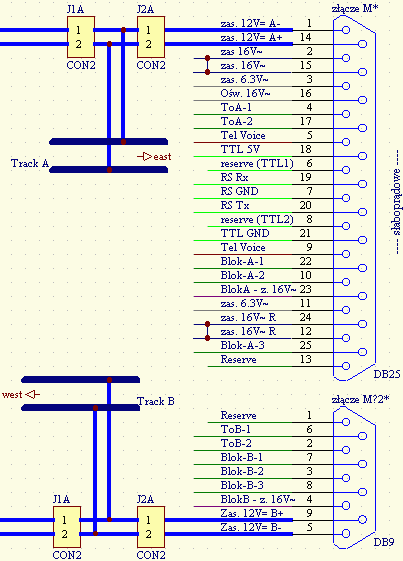

Propozycja okablowania:
DB25 + DB9
    Wyjaśnienia
  • 1,14 - zasilanie toru linii jednotorowej lub toru północnego linii 2torowej (zwany torem A), podłączenie za pośrednictwem rozłączalnego rozgałęźnika umożliwia sekcjonowanie itp.
  • 2,15 - zasilanie 16V~ urządzeń elektromagnetycznych
  • 3 - zasilanie 6.3V~ - głównie dla zasilaczy TTL +5V
  • 16 - zasilanie 16V~ dla celów oświetleniowych (semafory kształtowe itp)
  • 4,17 - styki uzależniające położenie tarczy ostrzegawczej na torze A
  • 5 - dla potrzeb uproszczonej łączności przewodowej (broadcast)
  • 18 - zasilanie +5V (w celu uzyskania stanu H dla urządzeń współpracujących z obwodami cyfrowymi TTL)
  • 6 -
  • 19,7,20 - przyszłościowo - przesyłanie danych pomiędzy stacjami (np. o składzie pociagu)
  • 8 -
  • 21 - masa TTL (w celu uzyskania stanu L dla urządzeń współpracujących z obwodami cyfrowymi TTL) - powinna być wspólna dla wszystkich układów zasilania +5V
  • 9 - powrotny dla 5
  • 22,10 - potrzebne do realizacji blokady liniowej dwustawnej i trzystawnej na linii A
  • 23 - zasilanie blokady liniowej A
  • 11 - powrót dla 3
  • 24,12 - zasilanie 16V~ urządzeń elektromagnetycznych
  • 25 - do realizacji blokady liniowej trzystawnej na linii A
  • 13 -
Złącze DB9 zawiera analogiczne brakujące przewody dla linii B (tor południowy).


Można też ściągnąć plik w formacie Protel 2.4 z powyższym schematem.

Uwaga - wcale nie trzeba lutować tych wszystkich połączeń drucikami - można kupić złącza zaciskane imadłem, cała operacja łączenia konektora do 25cio żyłowej taśmy przewodowej trwa kilkanaście sekund. Koszt jednego gniazdka ok. 2zł.
W przypadku stosowania taśm jednokolorowych należy kabelek zaznaczony na czerwono stosować jako 1
