Są trzy możliwości:
Układy torowe prawdziwych stacji publikowane są m.in. w Świecie Kolei, tam też można
znaleźć przykładowe schematy makiet w różnych skalach.
Zobacz też: Track Plan Book
lub po niemiecku ale doskonałą stronę Franka Wieduwilta oraz plany TT.
Najprościej: po prostu kupić dwusekcyjny przełącznik - jedna sekcja włącza światło zielone lub
czerwone na semaforze, druga sekcja zwiera lub rozwiera odcinek izolowany przed semaforem -
patrz rysunek . Sekcja jest utworzona przez
przecięcie jednej szyny w dwóch miejscach oddalonych od siebie bardziej niż
odległość skrajnych osi pobierających prąd (można kupić gotowe tory blaszane
z taką przerwą, również z diodą która zapewnia przejechanie odcinka izolowanego
w drugą stronę). Wadą tego rozwiązania jest brak możliwości automatycznego
kasowania semafora po przejeździe pociągu (zamiast przełącznika musiałby być przekaźnik).
Można również zupełnie oddzielić obwody torowe od sygnalizacji - prąd w sekcji
wyłączać osobnym przełącznikiem. Można wtedy robić manewry niezależnie od
sygnalizacji, lub obsługiwać pociągi trakcją podwójną. Więcej informacji o
obwodach torowych znajdziesz
tutaj
.
Do sterowania tymi urządzeniami potrzebny jest układ realizujący mniej
lub bardziej skomplikowane funkcje logiczne i sekwencyjne.
Do tego celu służą obwody sterowania , które można
zrealizować w oparciu o elementy elektrotechniczne (przełączniki, przekaźniki),
elektroniczne (układy cyfrowe TTL) bądź technikę komputerową.
Może i można, ale po co??? Pociąg ma jeden stopień swobody, jeździ zawsze po szynach,
które doprowadzają zasilanie. Klasyczne sterowanie kierunkiem i prędkością polega na regulacji napięcia zasilającego
(zasilanie i sterowanie są sprzężone), dlatego niezależne sterowanie kilkoma lokomotywami
wymaga skomplikowanych obwodów torowych .
Można też uzyć elektronicznej techniki DCC, która potrafi rozdzielić stałe napięcie zasilające i impulsy sterujące.
DCC (skrót od Digital Command Controll) jest systemem pozwalającym
na niezależne sterowanie różnymi urządzeniami podłączonymi do tej samej magistrali
zasilającej. Każde urządzenie (zazwyczaj jest to lokomotywa, ale można też sterować
zwrotnicami itp. co zaoszczędza plątaniny kabli) wyposazone jest w elektroniczny dekoder
z zaprogramowanym unikalnym adresem (identyfikatorem). System sterujący poprzez tzw. booster
wysyła komendy (adres urządzenia i kod wykonawczy) zakodowane jako impulsy nałożone na napięcie
zasilające. Dzięki DCC można sterować nie tylko prędkością lokomotywy, ale również aktywizować
dodatkowe urządzenia z nią związane (oświetlenie, sprzęgi, odbieraki prądu, generator dymu, sygnał dźwiękowy itp.).
Więcej szczegółow na stronie A. Czartkowskiego
Urządzenia te są napędzane zazwyczaj elektromagnesami, zasilanymi prądem zmiennym 16V~. Więcej informacji
na ten temat jest na stronie JTZ
Rozłączanie sprzęgu lokomotywy w dowolnym miejscu można zrealizować za pomocą techniki DCC.
Można poszperać w dziale SOFTWARE naszego serwera,
albo zajrzeć na stronę Resource Page

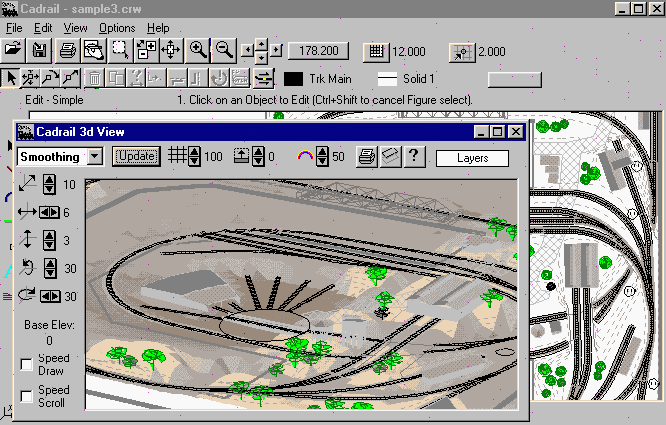

Większość programów tego typu jest komercyjna (WinRail, CadRail itp).
Umożliwiają one nie tylko projektowanie makiety, ale również np.
3D rendering, symulacje ruchu pociągów itp.
Istnieją również prostsze programy freeware, np. TrainCad (97kB)
albo TT-Cad, nawiasem mówiąc polskiego autorstwa (ale na razie tylko dla skali TT).
Płyta makiety powinna być lekka, odporna na paczenie, wytrzymała.
Jest to najważniejszy element makiety (często lekceważony przez modelarzy),
podobnie jak fundament jest najważniejszym elementem domu (często lekceważony
przez budowlańców).
Nie należy wyciągać z piwnicy pierwszej lepszej płyty wiórowej, tylko zrobić
porządną konstrukcję - rama z grubej sklejki, wzmocniona poprzeczkami, a na niej
płyta montażowa ze sklejki.
Łagodnie pofałdowany teren można wykonać przy użyciu wypełnienia z kawałków styropianu,
albo używając pianki montażowej (do okien) wtryskiwanej pod pofałdowaną matę trawiastą.
Wieksze góry wymagałyby dużej ilości wypełnienia, więc lepiej robić konstrukcję
stelażową, pokrytą siatką metalową
do której łatwo umocować trawe i elementy dekoracyjne. Przedtem należy wykonać estakady
(pasek sklejki na drewnianych klockach) jako podłoże pod tory i drogi.
To jest temat na całą książkę. Informacje o sposobach wyposażania makiety będą
pojawiać się systematycznie, jeśli będziecie nadsyłać swoje pomysły.
Budynki można zrobić samodzielnie z kartonu, gotowe wzorce do wydrukowania są
na stronie www.modelarstwo.n.pl
w dziale WYCINANKI.
Szyna toru blaszanego wygląda jak blacha wygięta w kształcie odwróconej litery
U. Szyna toru modelowego wygląda jak prawdziwa szyna i dlatego tor
ten nazywamy modelowym ;-)
Więcej informacji o wadach i zaletach tych materiałów torowych
znajduje się tutaj
